二级固控设备LCS除砂器安装规范

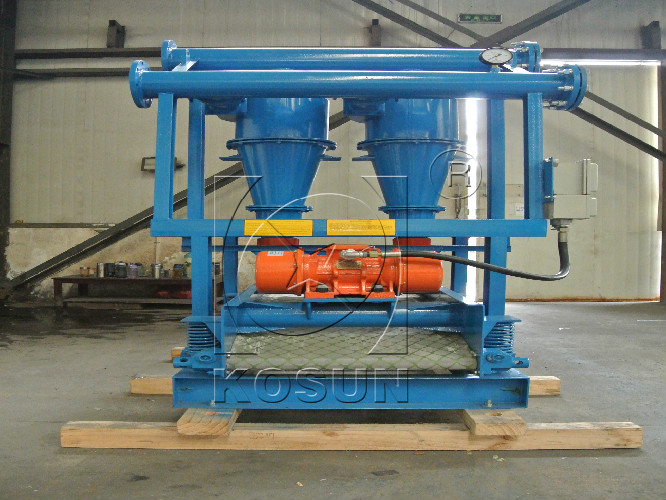

　　科迅除砂器是处理钻井泥浆的二级固控设备，可分离45~74微米之间的固体颗粒。常见的除砂器为双工作旋流器，除砂旋流器上下游采用双隔离阀，配有完整的转换管汇和旁通系统。隔离阀为 105/70MPA 的闸阀。使用时两个除砂旋流器轮流工作，流体由一个除砂旋流器换到另一个除砂旋流器。通过滤网的阻挡除砂，不同级别的滤网适用于不同尺寸的固相颗粒。外部的压差表可指示滤网的工作情况。需要清除一个除砂旋流器的固相时只需将流体倒向另一个除砂旋流器，利用橇体上的提升设备将除砂旋流器中的滤网总成起出进行清洗，滤网可重复使用。

　　除砂器的安装流程
　　1、除砂器安装在地面安全阀的下游，油嘴管汇的上游，除砂器应尽可能靠近井口，管线尽可能直，且除砂器上游管线不能变径。
　　2、连接排砂针阀及排砂管线至污水池，这条管线尽可能短。
　　3、连接清洗滤网的水管线或蒸汽管线或清洗机。
　　4、除砂器就位后升起滤网提升梁并固定。
　　5、为气动絞链提供压缩空气150PSI，调试气动铰链。
　　6、根据甲方提供的资料，液体黏度和砂粒大小，选择合适的滤网，将两个砂筒安装相同尺寸的滤网。
　　7、安装压差传感器和压差表。
　　8、确保每个砂筒与压差表连接管线在导通状态，与泄压孔相连的管线隔离状态。
　　9、每个除砂旋流器上有用于监测压力的压力表，压力表与砂筒间有针阀进行隔离，保证压力表反映的是砂筒的压力。
　　10、将除砂器用正确方法接地，压差表的两个针阀保持在关闭状态。
　　11、对除砂器进出口流程用地锚或水泥墩固定，间隔10—15米。
